Станок точильно-шлифовальный ТШ-1ДБ-А

Таблица Аналогов

Новая маркировка	Старая маркировка	Станки с аналогичными характеристиками
ТШ-1Д	ТШ1-2	ТШ-1; ТШ-1.10;
ТШ-1ДБ	ТШ1-2 с блокировкой	ТШ-1; ТШ-1.20;
ТШ-2Д	ТШ2-2Д	ТШ-2; ЛТШ2; ТШС-300; ТШ-2.10;
ТШ-2ДБ	ТШ2-2Д с блокировкой	ТШ-2; ЛТШ2; ТШС-300.1; ТШ-2.20;
ТШ-2Р	ТШ2-2	ТШ-2; ТШ 2М;
ТШ-2РБ	ТШ2-2 с блокировкой	ТШ-2; ТШ 2М.20;
ТШ-3РБ	ТШ3-2	ТШ-3; ТШ 3М.20;
ТШ-1Д-П	ТШ1-2 с пылеотсосом	ТШ-1.25;
ТШ-1ДБ-П	ТШ1-2 с блокировкой и с пылеотсосом	ТШ-1.35;
ТШ-2Д-П	ТШ2-2Д с пылеотсосом	ТШ-2.25;
ТШ-2ДБ-П	ТШ2-2Д с блокировкой и с пылеотсосом	ТШ-2.35;
ТШ-2Р-П	ТШ2-2 с пылеотсосом	ТШ 2М.25;
ТШ-2РБ-П	ТШ2-2 с блокировкой и с пылеотсосом	ТШ 2М.35;
ТШ-3РБ-П	ТШ3-2 с пылеотсосом	ТШ 3М.35;

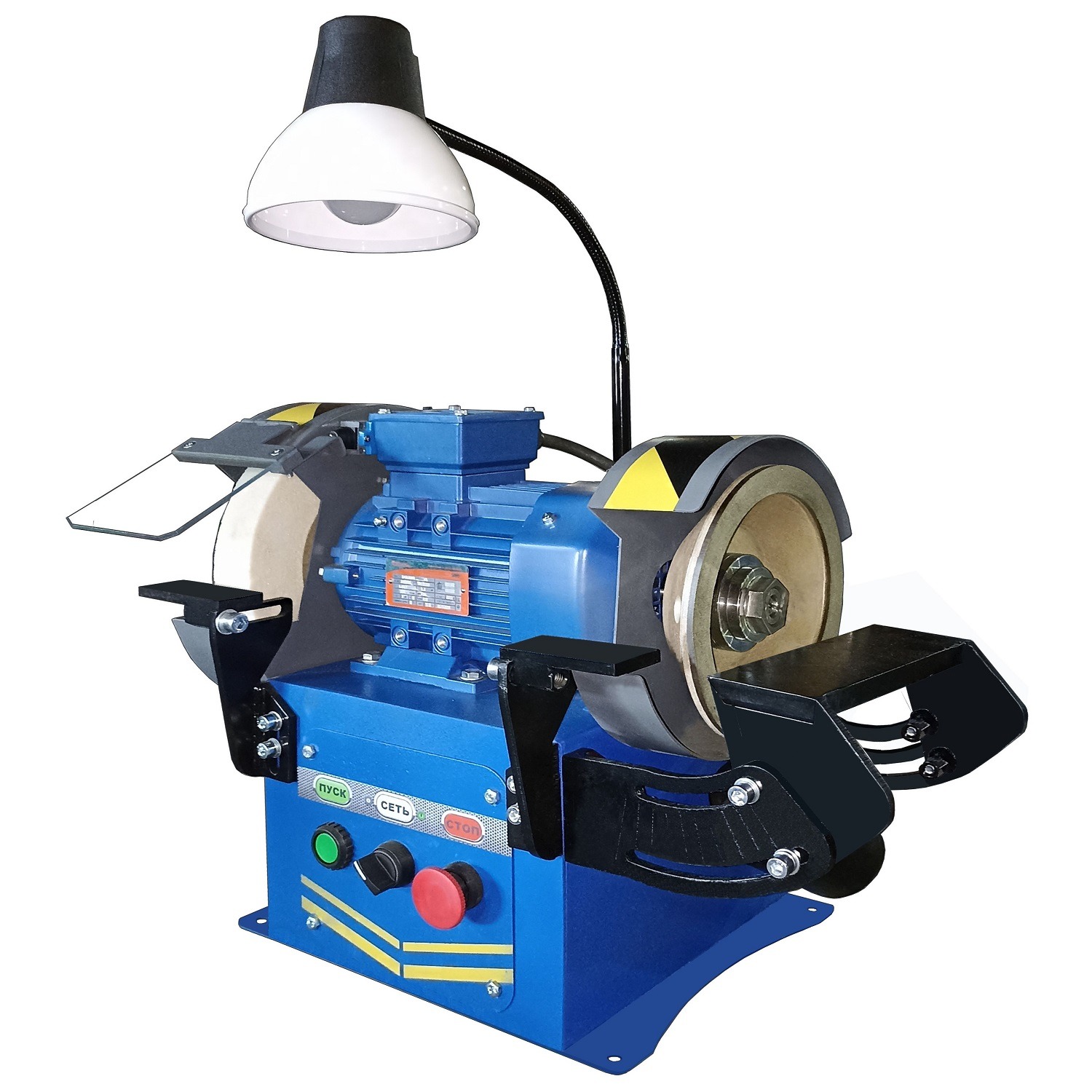

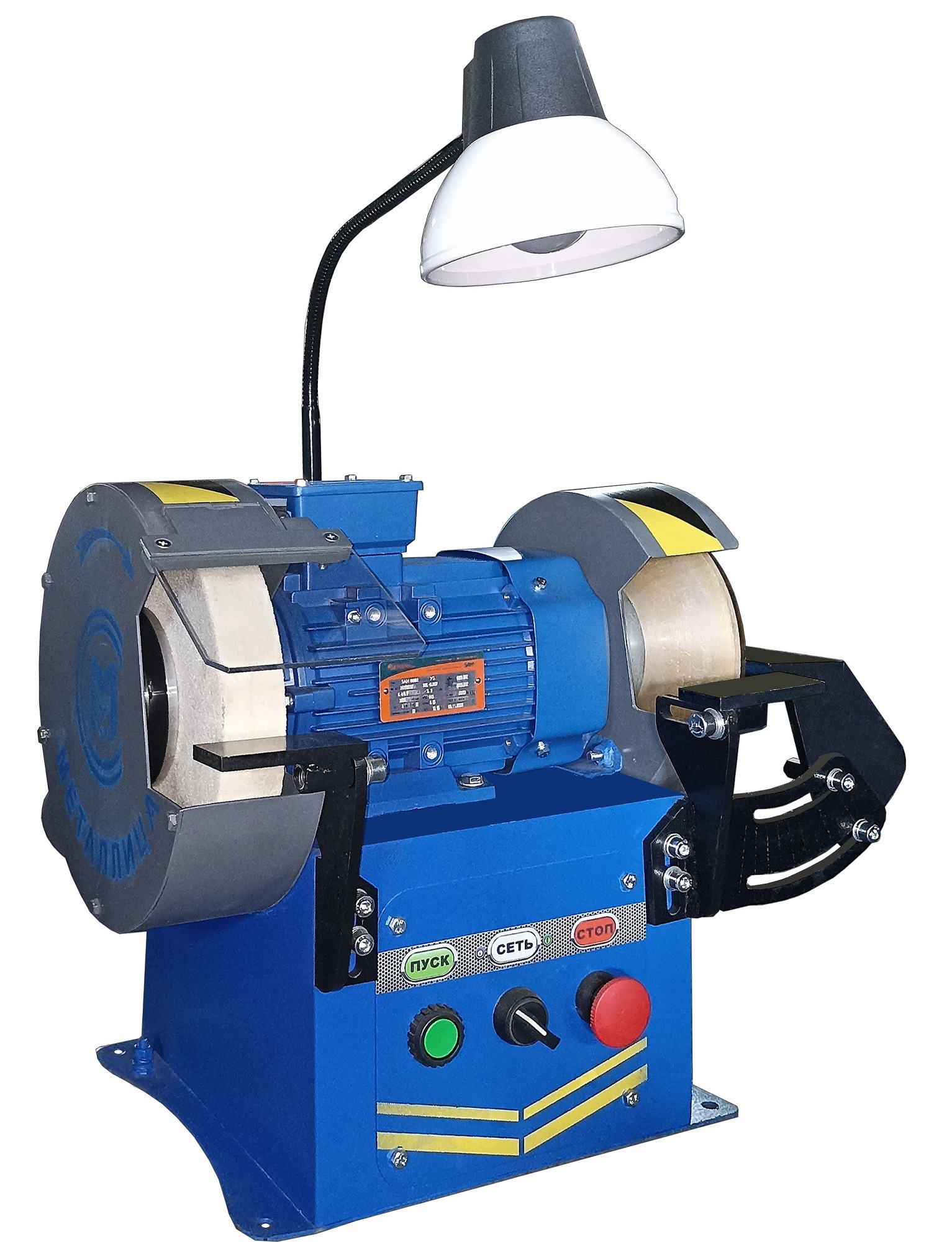

Станок точильно-шлифовальный ТШ-1ДБ-А

Станок точильно-шлифовальный предназначен для обработки изделий из металлических и неметаллических материалов при помощи абразивного круга, а также заточки токарных резцов, цельных и сборных фрез, червячных фрез, дисковых пил, доводки передней поверхности зубьев развёрток и другого инструмента из твёрдого сплава, с помощью алмазного круга.

Цена с НДС 22%:

101 500 руб.

Гарантия 2 года

Шлифовальный круг

Наружный диаметр	250 мм
Ширина	40 мм
Посадочный диаметр	76 мм

Алмазный круг

Формы	12А2-45 (чашка) 1А1 (плоский)
Наружный диаметр	200 мм
Посадочный диаметр	32/51 мм

Основные характеристики

Расстояние между шлифовальными кругами по осям	390 мм
Высота центров кругов от основания	300 мм
Класс неуравновешенности	кл.2 или кл.1
Окружная скорость при максимальном диаметре шлифов. круга диаметром 250 мм	38,6 м/с
Частота вращения шпинделя	3000 об/мин

Электродвигатель:

Номинальная мощность	2,2 кВт
Частота вращения ротора	3000 об/мин
Напряжение	380 В
Частота	50 Гц

Габариты

Положение	Рабочее	Транспортное (обрешетка)
Длина	580 мм	620 мм
Ширина	420 мм	680 мм
Высота	550 мм	710 мм
Масса	44 кг	51 кг

Надежность

Срок службы	15 лет
Срок службы защитных экранов, не более	2 лет
Срок службы до первого капитального ремонта	9 лет
Ресурсы поточности в отработанных тыс. час.	19,4

Условия эксплуатации

Климатическое исполнение по ГОСТ 15150-69	УХЛ4
Температура окружающей среды	от +1 до +40 ºС
Влажность воздуха при +25 ºС	80 %
Атмосферное давление	от 650 до 800 мм рт.ст.

Применение

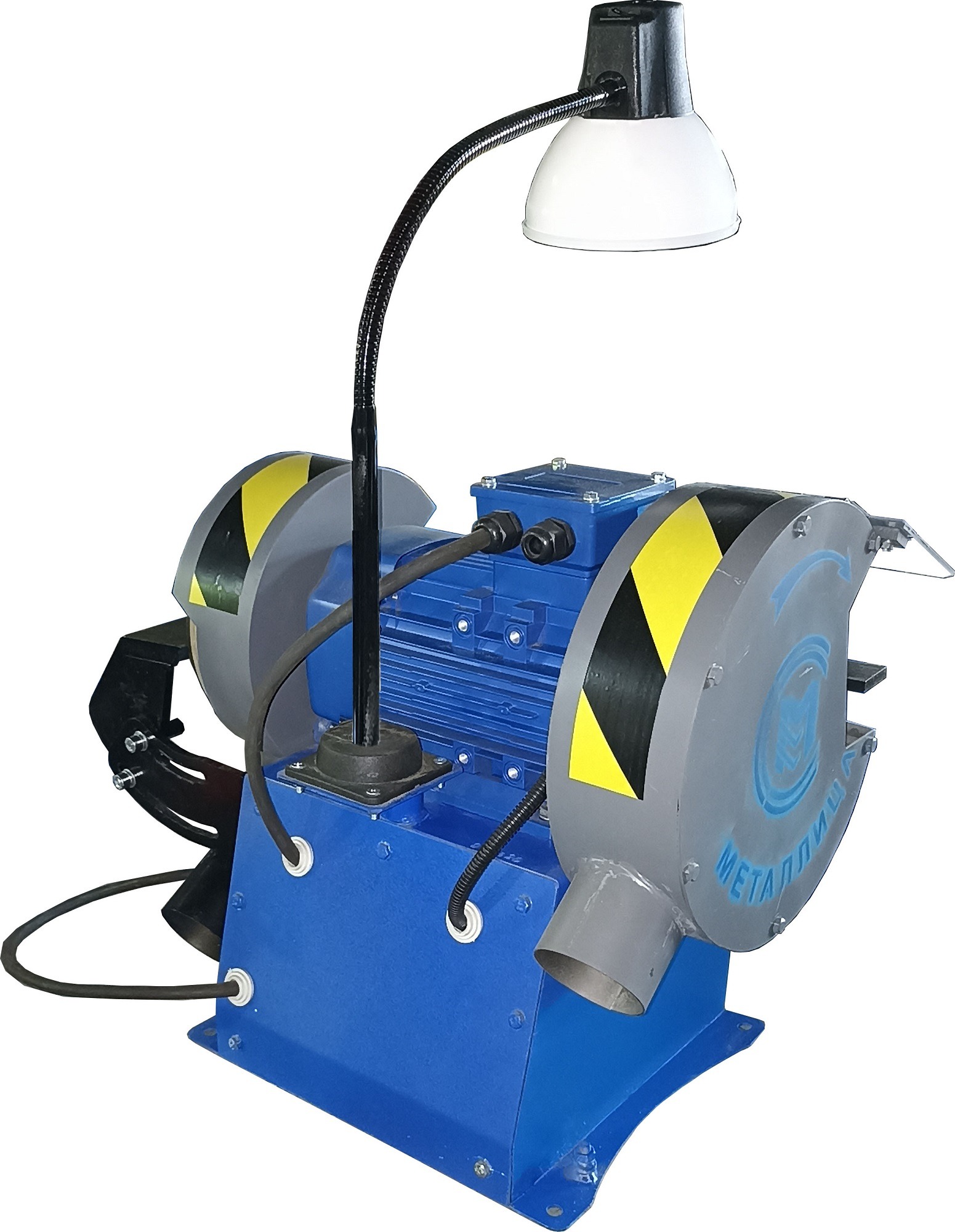

Станки точильно-шлифовальные используются в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п. На станок установлен концевой выключатель для блокировки двигателя при поднятии защитного экрана. Регулировка упоров по горизонтали и вертикали обеспечивает удобную работу на станке. Защитные кожуха имеют выходные вентиляционные патрубки для подключения пылеотсосов, позволяющих фильтровать воздух от абразивной пыли в рабочей зоне оператора. Станки точильно-шлифовальные изготовляются по ТУ 3813-006-22736285-2008
